Situé au sein d’un parc naturel de 3 hectares et à proximité d’une chapelle, le collège Sainte-Clotilde de Paris a effectué une réhabilitation totale de son bâtiment. Cet établissement privé fondé dans les années 1 970, a notamment effectué une isolation phonique en installant des plafonds acoustiques.
Sfel a donc conçu un produit pour l’encastrement dans ce type de structure. A partir de l’encastré carré Opali, un luminaire sur-mesure a été conçu pour une installation dans un plafond modulaire spécifique. Près d’une soixantaine d’encastrés avec montage par le dessous, de dimensions 600 x 300 mm et dotés de bords personnalisés ont été fabriqués.
Cet appareil d’éclairage SFEL s’intègre parfaitement dans des panneaux modulaires. Disponible avec l’encastré Opali ou Opom, ce luminaire spécial s’adapte à tout type de faux plafond.
Spécificités des produits
• Lieux d’installation : salles de classe
• Options choisies : optique diamantée avec diffusant opale, classe II
• Fabrication : 58 luminaires encastrés – Egalement sur ce projet, 13 luminaires profilés SURI
Les points clés du projet
• Demande : installer des luminaires dans un plafond modulaire à ossature cachée
• Contraintes : proposer un encastré avec une pose invisible
• Solution : concevoir un produit avec des bords qui épousent le faux plafond

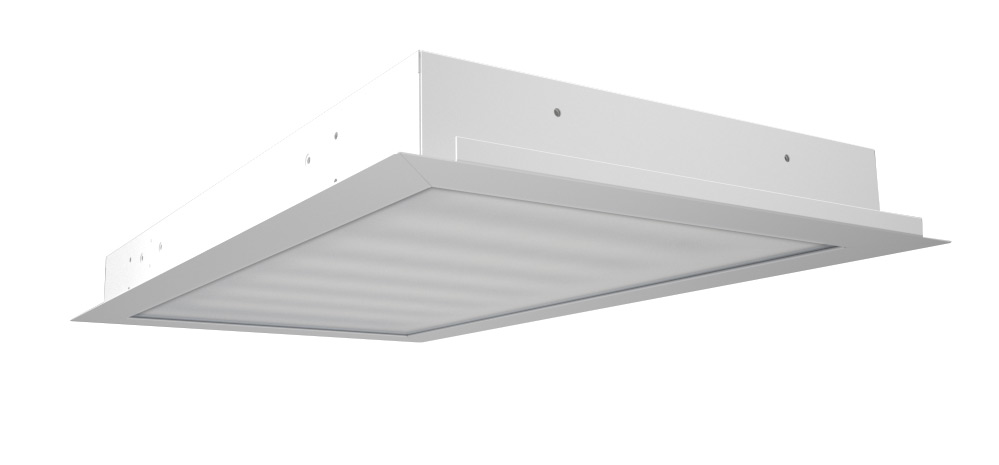

Les caractéristiques de l’Opali pour plafond modulaire D/AEX de la marque ROCKFON®
• Conception d’un caisson modifié
– avec des dimensions adaptées
– disposant d’une collerette de 11 mm sur le corps de l’appareil
• Fabrication d’un luminaire avec différents rebords
– Un bord est en appui sur l’ossature du plafond pour permettre le positionnement du produit à la bonne hauteur
– Les 3 autres bords affleurent les panneaux du plafond
• Création d’un encastré avec un montage par le dessous, qui est suspendu par des filins en acier
– La longueur des filins est ajustée afin d’aligner le dessous du luminaire sur le faux plafond
Matériaux et finitions
Corps en tôle d’acier peint en blanc, de dimensions 600 × 300 mm.
Durée de vie
70 000 h L80/F10.
LED
Les LED utilisées dans nos produits sont classées en groupe 1 : risque faible (aucun risque photobiologique dans des conditions normales d’utilisation). SDCM = 3
Options
Classe II
Dimensions
L = 598,3 mm l = 367 mm
L2 = 559,2 mm l2 = 315 mm
h = 11 mm
